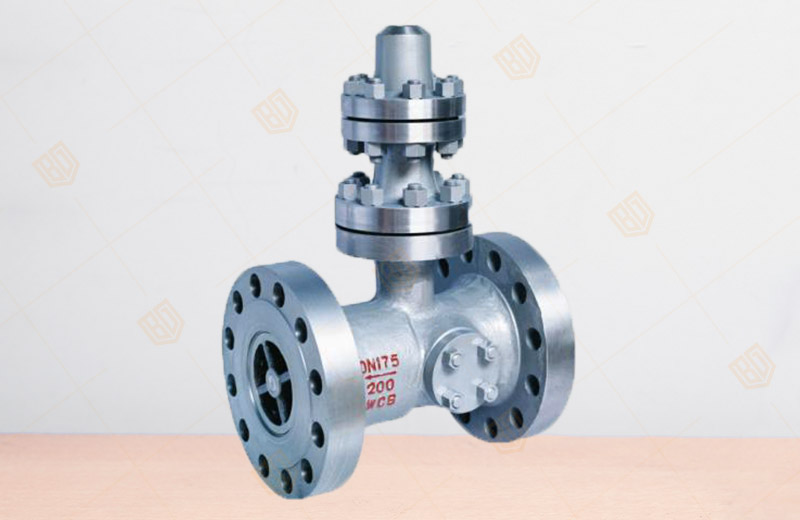

H48Y/H空排止回閥

產品概況

產品型號：H48Y（H）
公稱通徑：DN50～250mm
公稱壓力：PN20MPa
工作溫度：≤160℃
設計與制造： ASME B16.34、JB／T3595、E101
壓力溫度： ANSI B1 6.34、JB／T74 、JB／T3595、E101
結構長度： ANSI B16.10、E101、GB／T15188．1、JB/T2766
對焊連接尺寸： ASME B16.25、GB／T12224、E101
檢驗與試驗：ISO5208、GB/T13927、JB／T3595

H48Y/H空排止回閥產品詳情

一、H48Y/H空排止回閥概述

百鋼閥門集團生產銷售的H48Y/H空排止回閥安裝在火電機組的高壓給大泵出口管道上，防止給水倒流，保護給水泵。該閥配合水泵最小流量自動再循環旁閥工作，當給水泵在低負荷或者出口截門關閉狀態時，自動再循環旁路閥應處于開啟位置，以保證水泵的安全運行。當空排止回閥開啟時，再循環旁路閥就自動關閉。不宜用于含有固體顆粒和粘度較大的介質。

二、H48Y/H空排止回閥結構特點

作為原理：打開出口閥，給水泵啟動，給水達到一定的壓力后，閥瓣在給水壓力的作用下升一定的高度，推離閥座，給水即流出。同時由于閥瓣的上升，帶動連桿轉動，撥動排空口閥片，使再循環的刀片式活門向下移動，關 閉排空口。當給水流量減少時，閥瓣下落，推動連桿撥開排空閥片，開啟再循環門維持水泵最小的允許流量。當 停泵時，閥瓣自動下落，關閉閥口通道，防止高壓水錘給水系統的破壞。

結構特點：該閥配合再循環旁路閥工作，維持系統的安全運行。主閥瓣上下移動，介質倒流時，借助介質壓力及彈簧作用下關閉通道，此時旁路閥開啟，當主閥瓣全開時，旁路閥關閉。閥瓣密封采用不銹鋼堆焊而成，耐磨、抗擦傷性強，密封可靠。 ·閥門應垂直安裝。

三、H48Y/H空排止回閥主要零件材料　

零件名稱	材料
閥體、連接法蘭、排氣法蘭、法蘭蓋	碳素鑄鋼
導向軸、拔叉、軸套、滑塊、排放套、排氣盤	不銹鋼
閥瓣、閥瓣體、閥瓣軸、連接叉	優質碳素鋼
襯套	鑄鋁青銅
螺栓、螺母	優質碳素鋼

四、H48Y/H空排止回閥主要連接尺寸　

DN	L	D	D1	D2	D6	b	Z-d	f	f2	H	重量
100	430	360	292	245	138	66	8-41	3	6	630	285
150	550	440	360	305	190	82	12-Ф48	3	6	650	510
175	610	475	3944	340	214	84	12-Ф48	3	6	685	700
225	900	580	483	418	268	100	12-Ф58	3	6	765	1105
250	900	670	572	508	319	110	16-Ф58	3	6	780	1330
