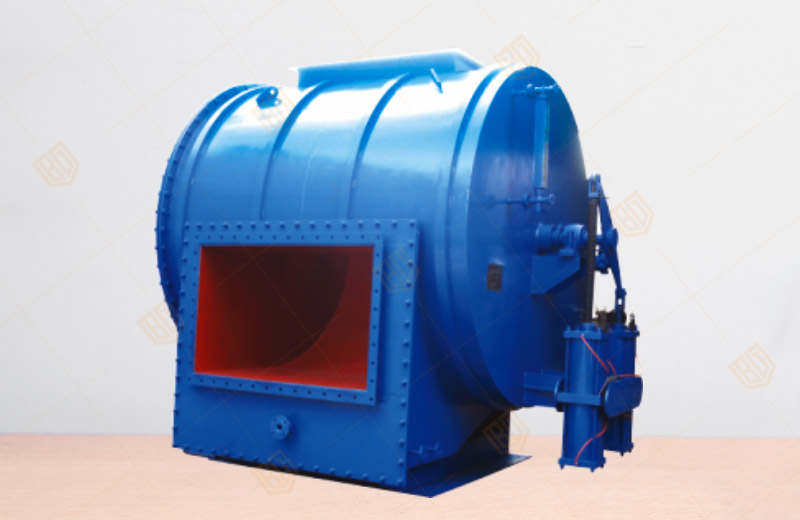

SFNZF水封逆止閥
產品概況
產品型號：SFNZF
公稱通徑：DN800~1800mm
公稱壓力：0.01 Mpa
殼體試驗壓力：0.015Mpa
密封試驗壓力：0.007Mpa
煤氣柜工作壓力：≤0.003Mpa，≤0.005Mpa
適用溫度：≤120 ℃
啟閉時間：≤15S
適用介質：轉爐煤氣等
SFNZF水封逆止閥產品性能參數：
|
適用氣體 |
煤氣、含塵氣體、冷熱氣體 |
供水壓力 |
0.3～0.4 Mpa |
|
供氣壓力 |
0.5～0.8 Mpa |
供水量 |
1m3/h |
|
供氣量 |
0.5～1m3/min |
閥門啟閉時間 |
<15秒（單程） |
SFNZF水封逆止閥產品主要零件材料：
|
零件名稱 |
水箱體、弧形閥板 |
軸 |
|
材料 |
碳鋼或錳鋼 |
不銹鋼 |

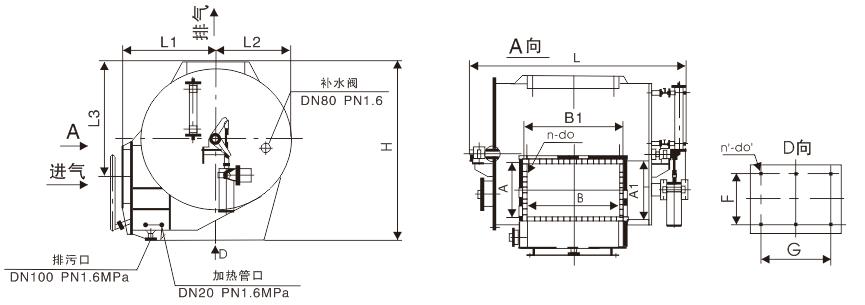

SFNZF水封逆止閥產品主要尺寸：
|
DN |
接口尺寸AXB |
接口尺寸 |
n—Фd |
L |
L1 |
L2 |
L3 |
H |
補水 |
|
800 |
480X1050 |
580X1150 |
32-Ф23 |
3400 |
1500 |
1300 |
1900 |
2900 |
80 |
|
900 |
580X1100 |
680X1200 |
34-Ф23 |
3500 |
1500 |
1300 |
2000 |
3000 |
80 |
|
1000 |
800X1200 |
920X1320 |
40-Ф23 |
3900 |
1600 |
1380 |
2150 |
3400 |
80 |
|
1100 |
800X1400 |
920X1520 |
44-Ф23 |
3900 |
1600 |
1380 |
2150 |
3400 |
80 |
|
1200 |
800X1400 |
920X1520 |
44-Ф23 |
3900 |
1600 |
1380 |
2150 |
3400 |
80 |
|
1300 |
880X1500 |
1000X1620 |
44-Ф23 |
4050 |
1600 |
1380 |
2200 |
3400 |
80 |
|
1400 |
970X1540 |
1080X1620 |
44-Ф23 |
4150 |
1600 |
1380 |
2200 |
3400 |
80 |
|
1500 |
1080X1850 |
1220X1990 |
56-Ф23 |
4350 |
1600 |
1400 |
2287 |
3600 |
100 |
|
1600 |
1080X1850 |
1220X1990 |
56-Ф23 |
4350 |
1600 |
1400 |
2287 |
3600 |
100 |
|
1700 |
1150X1900 |
1298X2050 |
56-Ф23 |
4350 |
1600 |
1400 |
2287 |
3600 |
100 |
|
1800 |
1250X2000 |
1402X2150 |
56-Ф23 |
4350 |
1600 |
1400 |
2287 |
3600 |
100 |
