ZSDⅡC氣動平行切斷閘閥
產品概況
產品型號：ZSDⅡC（DX）
公稱通徑：DN40~700mm
公稱壓力：PN1.6~10.0MPa
設計制造：GB/T12234-89
結構長度：GB/T12221-89
法蘭面尺寸：JB79 GB/T9112-9131
檢查與試驗：JB/T9092-99 GB/T13927-92

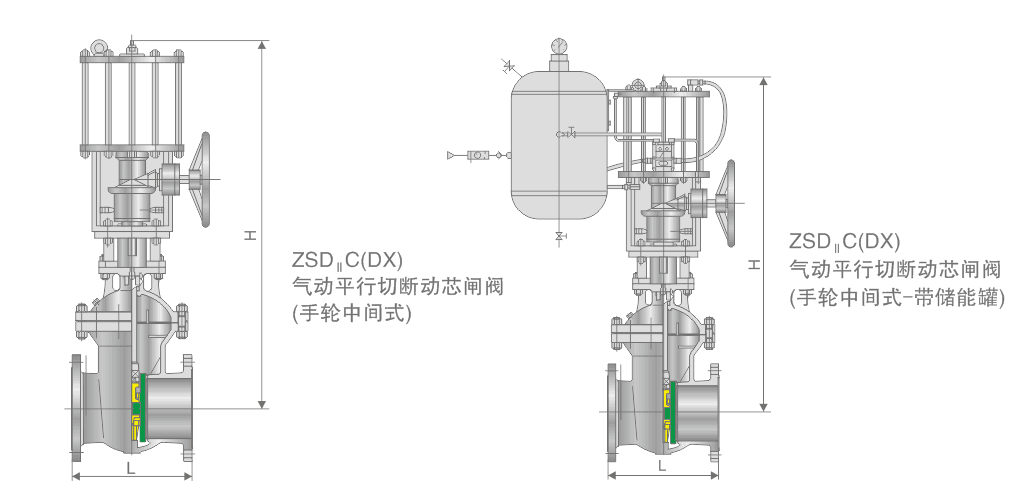

| ZSDⅡC氣動平行切斷閘閥主要外形尺寸 | |||||||||||||||||
| 公稱通徑[DN] | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | |
| L/mm |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| H/mm | 1.6,2.5MPa | △ | △ | △ | △ | 865 | 965 | 1065 | 1345 | 1550 | 1810 | 2010 | 2295 | 2510 | 2700 | 3240 | 3655 |
| 4.0 | △ | △ | △ | △ | 892 | 995 | 1146 | 1417 | 1642 | 1896 | 2090 | 2312 | 2594 | 2804 | 3278 | - | |
| 6.4 | △ | △ | △ | △ | 892 | 995 | 1146 | 1417 | 1642 | 1896 | 2090 | 2312 | 2594 | 2804 | 3278 | - | |
| 10.0 | △ | △ | △ | 895 | 906 | 1010 | 1162 | 1432 | 1658 | 1912 | 2105 | 2328 | 2610 | 2820 | 3295 | - | |
| 備注Note | △的適用上裝式 | ||||||||||||||||
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的ZSDⅡC氣動平行切斷閘閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
