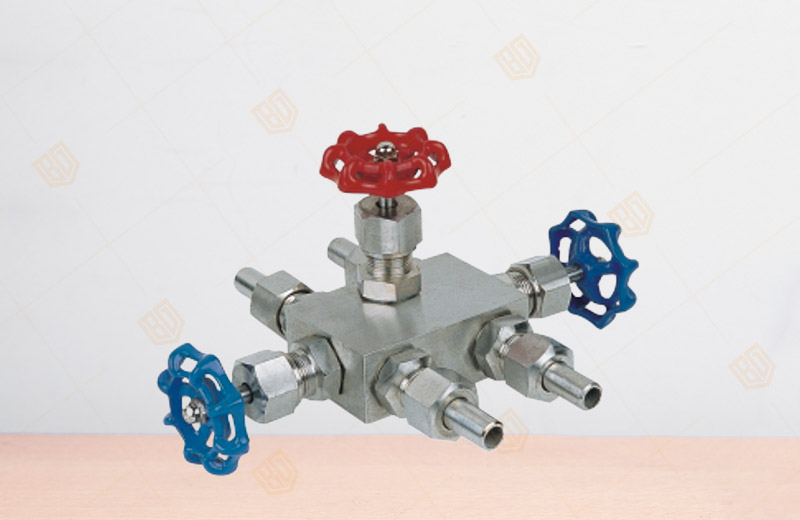

QFF3三閥組
產品概況
產品型號：QFF3
公稱通徑：DN15mm
工作溫度：P≤540℃，C≤425℃
工作壓力：32.0MPa
試驗壓力：16.0MPa
主要材料：不銹鋼
適用介質：液化石油氣水、酸、蒸汽、油品等
QFF3三閥組針型閥概述
百鋼閥門集團生產銷售的QFF3三閥組針型閥由高、低壓閥及平衡閥組成一體，與壓差變送器配套使用，其作用是將差壓變送器正、負測量室與引壓點導通或斷開、或?qū)⒄?fù)壓測量室開和導通。引壓、輸壓點直接與鋼管連接，連接采用焊接，可采用其它連接方式。
QFF3三閥組針型閥主要零部件材料
|
零件名稱 |
閥體 |
閥桿 |
閥底座 |
填料 |
填料閥蓋 |
手輪 |
|
QFF3 160 DN3-50 |
碳鋼 |
鉻不銹鋼 |
聚四氟乙稀、柔性石墨 |
碳鋼 |
優質碳鋼 |
|
|
QFF3 320P DN3-50 |
鉻鎳不銹鋼 |
鉻不銹鋼 |
鉻鎳不銹鋼 |
不銹鋼 |
||
QFF3三閥組針型閥主要性能規范
|
型號 |
公稱壓力(MPa) |
試驗壓力(MPa) |
工作壓力(MPa) |
工作溫度(℃) |
適用介質 |
||
|
殼體 (MPa) |
密封 (液) |
密封 (氣) |
|||||
|
QFF3 320 DN3-50 |
32.0 |
48.0 |
35.2 |
0.6 |
32.0 |
P≤540℃ |
液化石油氣水、酸、蒸汽、油品等 |
|
C≤425℃ |
|||||||
QFF3三閥組主要外型及連接尺寸
|
型號 |
公稱直徑 |
尺寸 |
重量(Kg) |
|||||
|
L1 |
D1 |
Do |
H |
H1 |
L2 |
|||
|
QFF3 320 |
DN3-50 |
200 |
14 |
65 |
234 |
260 |
54 |
3.8 |
